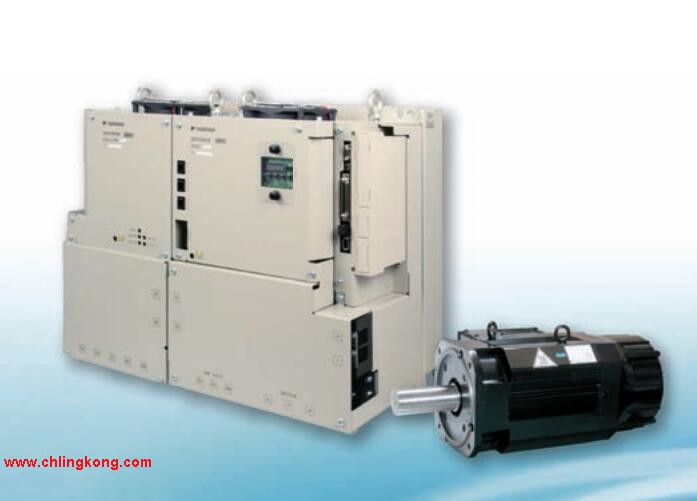

Σ-V系列伺服電機SGMSV型。
額定輸出：5.0kw。
電源電壓：AC200V。
串行編碼器：20位增量型（標準）。
設計順序：標準。
軸端：直軸、不帶鍵槽（標準）安川SGMVV-3ZA3BKN。
選配：帶保持制動器（DC90V）。
大功率變化率。
品種齊全（1.0kW ～7.0kW，帶保持制動器）SGMVV-3ZA3BKN
配備有高分辨率串行編碼器（20位）。
標準采用IP67（7.0kw為IP22）。
用途示例：
貼片機。
印刷電路板打孔機。
機床進給裝置。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
緣電阻∶DC500V，10MΩ以上安川SGMVV-3ZA3BKN。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶F。
緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉安川SGMVV-3ZA3BKN。裝備DeviceNet通信功能型伺服單元（外部電源驅動型）（套件型號）
大適用電機容量：6.0kw。
電源電壓：三相AC200V。
接口：指令選配安裝型（直線伺服電機用）。
選配（硬件）：擱架安裝型+涂漆處理安川大容量伺服電機。
選配（軟件）：標準。
選配（參數）：標準。
選配模塊：DeviceNet模塊（外部電源驅動型）。
依據開放式現場網絡 DeviceNet 的通信規格。
用裝配了 DeviceNet 的上位控制器和 v的組合可以簡單地實行運動控制。
可以利用市售的豐富的 DeviceNet 支持軟件安川大容量伺服電機。
可用上位控制器管理伺服信息。
通過網絡從上位控制器監視伺服驅動器的運行狀況、警報信息。
用上位控制器來管理伺服信息，從而提高了維護性（短縮調試時間，提高維護作業效率）。
節省接線，降低了成本并提高了可靠性安川大容量伺服電機。
由于上位控制器和伺服單元之間的通過通信網絡來連接，因此大幅度節省了接線。
內置豐富的定位功能。
可從上位控制器（ PLC 或電腦）簡單地進行各種定位動作。
配備有單純定位、原點復歸、連續旋轉動作、連續旋轉動作的定位、程序運行等豐富的定位功能。Σ-v系列伺服單元SGDV型。
大適用電機容量：0.75kw。
電源電壓：三相AC200V。
設計順序：B型。
接口：MECHATROLINK-Ⅲ通信指令型（直線伺服電機用）。
選配（硬件）：基座安裝型（標準）。
實現實時通信
以大的傳送速度100Mbps和可設定的通信周期125s～4ms，實現了多62站的高速控制。
通過通信速度的高速化，可實時收發各種控制用信息。
為節省成本做貢獻
條通信線路多可連接62站，可大幅幅削減配線成本和時間SGMVV-3ZA3BKN。
上位控制器的指令連接器僅需1個，
而且無需速度度/轉矩指令用D/A轉換器或位置指令用脈沖發生器安川SGMVV-3ZA3BKN。
實現了的運動控制
除了轉矩、位置和速度控制，還可實現精度要求極高的同步相位控制。
由于可在線切換控制模式，因此可更有效、平滑地實現復雜的機械動作。
